Transmisores

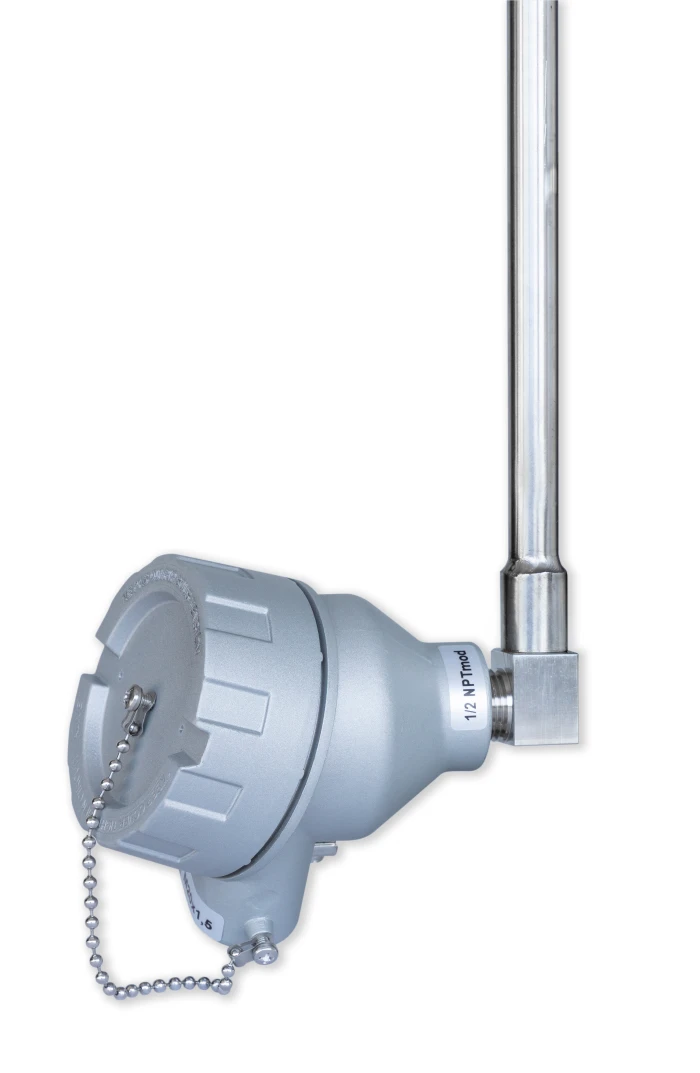

Transmisor de señal analógica
Mediante un transmisor es posible obtener una señal analógica. El transmisor se instala a lo largo de toda la longitud del medidor magnético.
Modelos:
- Por defecto
- Ex i
- Ex d
Con o sin HART 5 o 7, Profibus, Fieldbus
Estándar
| Ejecución | Por defecto |
| Inversor | Tipo «SMART» |
| Alimentación | 8 – 35 VCC |
| Temperatura | -50 ... +350 °C |
| Precisión | ± 7,5 mm |
| Material del tubo | RVS 316 L |
| Longitud máxima | 5,5 metros |
| Material de la caja de conexiones | Aluminio |
| Densidad | IP 67 |
| Conexión | M16 x 1,5 |
| Salida | 4 – 20 mA / 2 hilos |
| Opciones | Mayor precisión (± 5, ± 2,5 o ± 1 mm) M20x1,5; conexiones de 1⁄2” NPT; 3⁄4” NPT HART 5 o 7 carcasa IP 68 PROFIBUS FIELDBUS carcasa de acero inoxidable 304 o 316 carcasa con pantalla LCD (también con control óptico) señal de salida en ohmios o voltios |
Ex i
| Ejecución | Por defecto |
| Inversor | Tipo «SMART» |
| Aprobación | II 1G Ex ia II C T6 Ga II 1D Ex ia III C T135 °C Da |
| Alimentación | 8 – 30 VCC |
| Temperatura | -50 ... +350 °C |
| Precisión | ±7,5 mm |
| Material del tubo | RVS 316 L |
| Longitud máxima | 5,5 metros |
| Material de la caja de conexiones | Aluminio o acero inoxidable |
| Densidad | IP 67 |
| Conexión | M20 x 1,5 |
| Salida | 4 – 20 mA / 2 hilos |
| Opciones | Mayor precisión (±5, ±2,5 o ±1 mm) M16x1,5; conexiones de 1⁄2” NPT; 3⁄4” NPT HART 5 o 7 carcasa IP 68 PROFIBUS FIELDBUS carcasa de acero inoxidable 304 o 316 carcasa con pantalla LCD (también con control óptico) señal de salida en ohmios o voltios |
Ex d
| Ejecución | Por defecto |
| Inversor | Tipo «SMART» |
| Aprobación | II 2G Ex db IIC T5..T1 Gb II 2D Ex tb IIIC T100 °C..T350 °C |
| Alimentación | 8 – 30 VCC |
| Temperatura | -50 ... +350 °C |
| Precisión | ±7,5 mm |
| Material del tubo | RVS 316 L |
| Longitud máxima | 5,5 metros |
| Material de la caja de conexiones | Aluminio o acero inoxidable 316 |
| Densidad | IP 66/67 e IP 68 |
| Conexión | 3⁄4” NPT o M20x1,5 |
| Salida | 4 – 20 mA / 2 hilos |
| Opciones | Mayor precisión (± 5, ± 2,5 o ± 1 mm) M16x1,5; M20x1,5; conexiones de 1⁄2” NPT; 3⁄4” NPT HART 5 o 7 carcasa IP 68 PROFIBUS FIELDBUS carcasa de acero inoxidable 316 carcasa con pantalla LCD (también con control óptico) señal de salida en ohmios o voltios |
